DSP-BOX | 2x4 DSP | Digital Signal Processor | ADAU1701 SigmaStudio

DSP-BOX | 2x4 DSP | Digital Signal Processor | ADAU1701 SigmaStudio

Artikelnummer: DSP-BOX
GTIN: 04262354610342
HAN: DSP-BOX
Kategorie: DSP Box
Hersteller: hs-sound

DATEN

DSP-Chip: ADAU1701 [Analog Devices]
Kanäle: 2 Eingänge / 4 Ausgänge
Auflösung: 48kHz, 24-Bit ADC/DAC
Software: Programmierbar mit SigmaStudio
Funktionen: Frequenzweiche, Filter, EQs, DynBass, Loudness
Gehäuse: Aluminium [CNC-Gefräst]
Maße: 50 x 120 x 140 mm

ANSCHLÜSSE

Eingänge: 2 Kanäle Line-Eingang [RCA Cinch]
Ausgänge: 4 Kanäle Line-Ausgang [RCA Cinch]
Stromversorgung: USB-C, 5V/1A
PRO-PORT: 6-PIN für ICP Programmieradapter

REGLER

Lautstärke: Gesamtlautstärke
Bass: Bass-Lautstärke
Hochton: Hochton EQ [+-]

Tiefton: Tiefton EQ [+-]
Frequenz: Trennfrequenz [50Hz bis 3,5kHz]

SCHALTER

DynBass: Dynamische Bassanhebung [Lautstärkeabhängig]
Loudness: Bass und Hochton Anhebung [bei leiser Lautstärke]

45,00 €

inkl. 19% USt. , inkl. Versand

Unverbindliche Preisempfehlung des Herstellers: 85,00 €

(Sie sparen 47.06%, also 40,00 €)

Sofort verfügbar
Lieferzeit: 2 - 4 Werktage (DE - Ausland abweichend)

„Mehr Sound. Weniger Kosten. DSP-BOX – Spitzenklang für kleines Budget!“

PRESALE: Das Kraftpaket im Kleinstformat.

Die DSP-BOX ist ein Digitaler Signalprozessor [DSP] und Vorverstärker, ausgestattet mit dem leistungsfähigen ADAU1701 DSP-Chip von Analog Devices.

Ein vielseitiges Tool zur professionellen Frequenztrennung und Optimierung deiner Lautsprecher, um den Klang perfekt anzupassen.

Damit perfekt für die Korrektur und Feinabstimmung von hochwertigen Audiosystemen geeignet.

So holst du das Beste aus deinem Setup heraus!

Der DSP ist auch Plug&Play ohne programmieren nutzbar!

Im Auslieferungszustand ist die DSP-BOX mit unserem "hs-sound MOD" programmiert. Eine 2x 2-Wege Frequenzweiche [Butterworth LP/HP Filter] mit stufenlos einstellbarer Trennfrequenz über das Poti auf der Rückseite. Zudem lässt sich der Tiefton über den Regler "Bass +-dB" an den Hochton anpassen, um Lautstärkeunterschiede auszugleichen. Die Gesamtlautstärke wird über den Lautstärkeregler eingestellt. Der Hochton- und Tiefton-Regler bietet zwei Equalizer. Als Bonus können spezielle DSP-Funktionen über die Schalter aktiviert werden: Dynamischer Bass-Boost und Loudness.

PROGRAMMIERUNG

Durch die flexible Konfiguration über SigmaStudio können unbegrenzte Funktionen wie Frequenzweichen, Parametrische Equalizer, Filter, Delay, Limiter und vieles mehr Eingestellt werden.

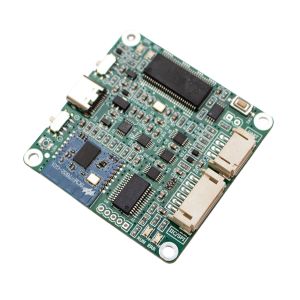

Dafür benötigt man optional den ICP-Programmieradapter [-hier klicken-]. Dieser wird mit dem PRO-PORT verbunden und stellt die Kommunikation zum PC per USB her.

ANSCHLÜSSE

Er bietet 2 Eingänge und 4 Ausgänge.

Line-Eingang [RCA Cinch]

Die Ausgänge H1 und H2 geben den Hochton, B1 und B2 den Tiefton aus. Für eine 2.1-Konfiguration kann einfach ein Y-Kabel an den Ausgängen B1+B2 angeschlossen werden - schon hat man einen Mono-Subwoofer und zwei SATs.

REGLER

Im Auslieferungszustand sind diese Potis Programmiert:

Lautstärke: Gesamtlautstärke
Bass: Bass-Lautstärke [Anpassung]
Hochton: Hochton EQ [+-]
Tiefton: Tiefton EQ [+-]
Frequenz: Trennfrequenz [50Hz bis 3,5kHz]

SCHALTER

Im Auslieferungszustand sind diese Schalter Programmiert:

DynBass:

Dynamische Bassanhebung [Lautstärkeabhängig]

Loudness:

Bass und Hochton Anhebung [bei leiser Lautstärke]

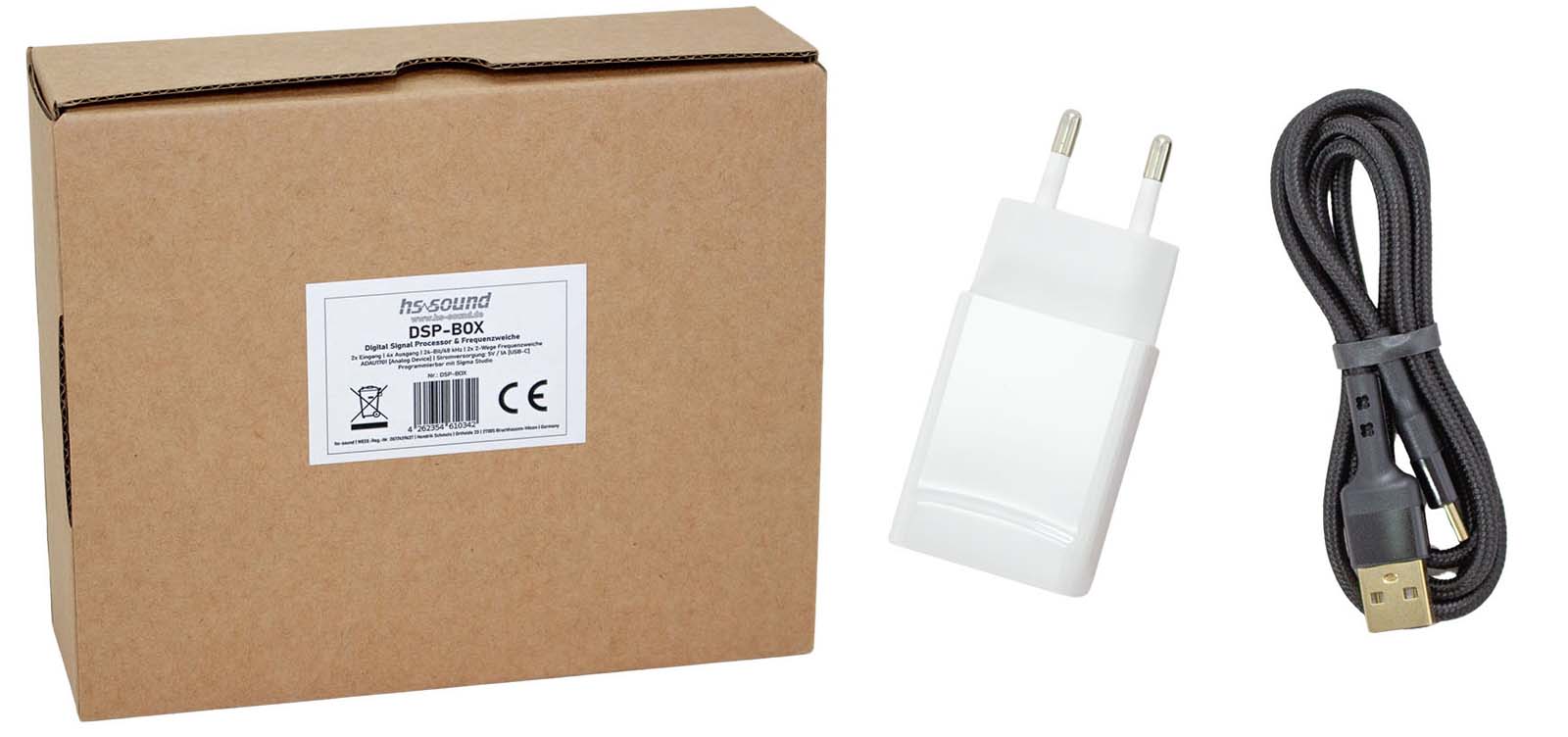

LIEFERUMFANG

DSP-BOX in ECO-Verpackung

Schaltnetzteil [USB 5V/2A]

USB-C Textil-Kabel

Anleitung

Tipp's vom SoundExperten

Mehr Sound. Weniger Kosten. DSP-BOX – Spitzenklang für kleines Budget!

Der digitale Signalprozessor ADAU1701 von Analog Devices ist sehr leistungsfähig. Mit unserem optionalen ICP Programmer [-hier klicken-] können alle Funktionen [z.b. Trennfrequenz, Lautstärke, Parametrische Equalizer, Bass Boost, Limiter, Delay] frei programmiert werden. Dafür wird die kostenlose Software SigmaStudio verwendet. Es können alle 4-Kanäle des DSPs genutzt, frei belegt und unabhängig gefiltert werden. Damit eröffnen sich unbegrenzte Möglichkeiten für vollaktive Lautsprecher: 1-Weg, 2-Weg, 3-Weg, 4-Weg oder 2.1 Systeme.

Du kannst eine komplett neue Programmierung erstellen. Unsere Vorlage "hs-sound MOD" findest du oben unter DSP-Preset. Alle Ausgänge, Potis und Schalter können frei belegt werden.

Du willst nicht programmieren? - Kein Problem!

Nur wir liefern die DSP-BOX standardmäßig mit unserem "hs-sound MOD" aus. Der DSP ist bei Auslieferung als 2x 2-Wege Weiche konfiguriert [Trennung: 50Hz-3,5kHz / Einstellbar]. Gängige Frequenztrennung für alle 2-Wege Lautsprecher oder 2.1-Systeme mit Subwoofer. Plug-and-Play!
