Du baust eine Bluetooth-Box - was fehlt? Der AKKU!
Bis jetzt war es immer schwer eine gute Lösung für mobile Stromversorgung zu finden.
Blei- oder Werkzeug-Akkus gehen zwar, sind aber nicht besonders elegant.

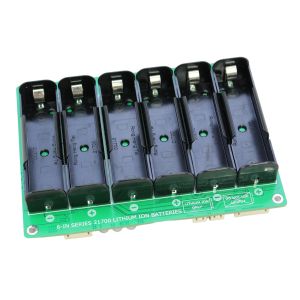

Das BATT24V Akku-Modul ist eine perfekte und zeitgemäße Lösung.
Es werden moderne 21700 Lithium-Ionen-Zellen mit hoher Leistung verwendet.
Mit 6-Stück kommt das Modul auf eine Spannung von 24V und Kapazität von 5Ah [120Wh].
Damit kannst du einen Class-D Verstärker (z.b. TSA7800 oder TSA7804) zwischen 5-10 Stunden betreiben -je nach Lautstärke-.
Es ist gleichzeitiges Laden und Entladen möglich. Die Box kann also im Betrieb mit Strom versorgt werden und dir geht nie die Power aus!
Das Besondere ist der große Eingangsspannungsbereich. Zum Laden des Akkus kann ein Netzteil oder Batterie von 5-24V genutzt werden. Durch den verbauten Step-Up-Wandler kann die Spannung unter oder gleich der Ausgangsspannung.
Somit kannst du das Modul nahezu überall aufladen: 5V USB-Netzteil / Powerbank, 12V Zigarettenanzünder oder über ein Solar Pandel [MPPT-Ladeeingang]. Die Stromstärke für das Aufladen kann über ein Poti eingestellt werden [0,7-1,5A, pro Zelle].
Mit der LED-Anzeige kann der Batteriestand und somit die Restkapazität per Kopfdruck angezeigt werden. Zwei weitere LEDs informieren über den Modus für Laden und Betrieb. Alle Anzeigen können über externe LEDs nach Außen geführt werden. Der KS-BATT24V Kabelsatz dafür ist im Lieferumfang enthalten. Durch diverse Ausgänge, kann das Akkuboard mehrere Geräte gleichzeitig mit Strom zu versorgen. Alle Entladeanschlüsse sind parallel geschaltet und haben die gleiche Funktion. On Top gibt es noch einen Step-Down-Wandler auf der Platine. Dieser liefert konstante 12V DC. Praktisch für weitere Komponenten [z.b. Lüfter, USB-Lader, Beleuchtung].
Das BATT24V verfügt über alle Schutzschaltungen: Überstrom, Überhitzung, Kurzschluss und Über- und Unterspannungsschutz. Zudem ist ein Balancer verbaut. Dieser ermöglicht eine konstante Spannung der einzelnen Akkuzellen und sorgt dafür, dass sich alle Batterien an denselben Ladezustand angleichen. Das erhöht die Haltbarkeit der Zellen erheblich!

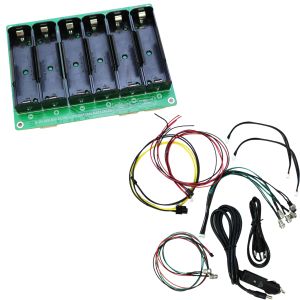

Lieferumfang:
BATT24V

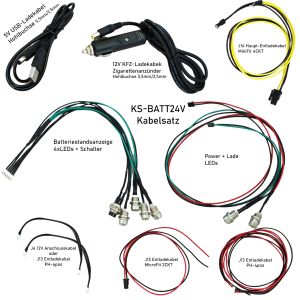

KS-BATT24V [kompletter Kabelsatz]:
- 2x PH-4pos Entladekabel (Pin zu Pin)
- PH-4pos-Entladungskabel (verzinntes Kabel)
- MicroFit-Entladungskabel
- FastFit Entladekabel
- MiniFit-Entladekabel
- Kabel für Batteriestandsanzeige und Steuerschalter
- Power-LED-Anzeigekabel
- LED-Ladeanzeigekabel,
- 12V Auto Zigarettenanzünder Ladekabel
- USB DC5V-Ladekabel
ACHTUNG: Akkus sind nicht im Lieferumfang enthalten.
|
Tipp's vom SoundExperten
Wir haben viele Akkus getestet. Akku-Halter oder selber geschweißte 18650-Packs mit BMS. Das geht, ist aber sehr viel Arbeit und nicht ganz ungefährlich!
Zudem sind die bezahlbaren Batteriemanagements nicht gerade das gelbe vom Ei. Diese haben nämlich ausnahmslos KEINE Constant-Current-Wandler. Das bedeutet, man braucht ein spezielles Lithium-Ionen-Ladegerät mit Begrenzung des Ladestromes.
Ansonsten wird es gefährlich, denn der Akku fordert alles an Ampere ab, was er bekommen kann! Das Ergebnis: Netzteile überlasten, schalten ab oder der Akku wird mit zu viel Leistung geladen.
Bei unserem BATT24V ist das alles kein Problem. Egal welche Eingangsspannung, es wird korrekt geladen und begrenzt. Kein spezielles Netzteil nötig. Ob 5V, 12V oder 24V. Alle Schutzschaltungen = keine Gedanken oder Sorgen Machen.

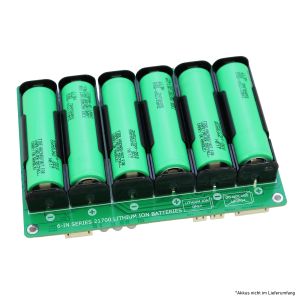

Als Zellen empfehlen wir die Samsung INR21700-50. Diese haben aktuell die höchste Laufzeit und Haltbarkeit auf dem Markt. Das Ergebnis: 24V 5A.
Der perfekte Akku für unsere Bluetooth Verstärker Module TSA7800 und TSA7804!
|
